JXD20 JXD20B倒置金相显微镜
产品介绍：
JXD20、JXD20B倒置金相显微镜采用优良的无限远光学系统与模块化的功能设计理念，可以方便升级系统，实现偏光观察、暗场观察等功能。紧凑稳定的高刚性主体，充分体现了显微镜操作的防振要求。
符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。适用于金相组织及表面形态的显微观察，是金属学、矿物学、精密工程学研究的理想仪器。

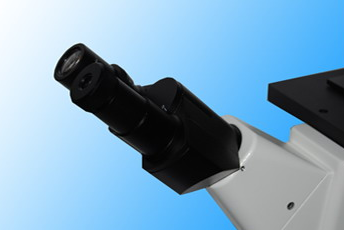

观察系统-人性化设计、操作者观察更舒适。配平场广角目镜，使观察视野更广阔、舒适。

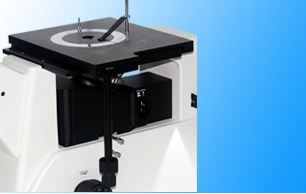

机械载物台-内罢可旋转圆形载物台板，板中设置的异形观察窗口适用于不同试样的样口观察

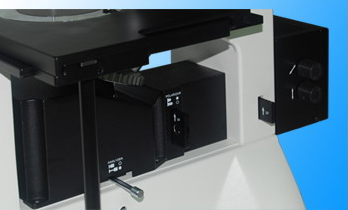

照明系统-采用柯拉照明方式、孔径光栏与视场光栏可通过拨盘进行孔径大小调整，调节顺畅、舒适。
暗场观察-配置高品质的明暗视场物镜与暗视场装置，对照明系统的有害光线进行有效消除，使暗场的成像效果得到了明显的提高。（JXD20B适配）
摄影摄像观察-仪器本身带有摄像接口、采用100%通光，适用于低照度的摄影摄像。
标准配置：
|
技术规格 |
||
|
目镜 |
大视野 WF10X/Φ22mm |
|
|
(无限远长工作距离平场消色差物镜) |
JXD20 （配明场物镜） |
PL L10X/0.25 工作距离：20.2 mm |
|
PL L20X/0.40 工作距离：8.80 mm |
||
|
PL L50X/0.70 工作距离：3.68 mm |
||
|
PL L100X/0.85（干式Dry） 工作距离：0.40 mm |
||
|
JXD20B （配明/暗场物镜） |
PL L5X/0.12 BD 工作距离：9.70 mm |
|
|
PL L10X/0.25 BD 工作距离：9.30 mm |
||
|
PL L20X/0.40 BD 工作距离：7.23mm |
||
|
PL L50X/0.70 BD 工作距离：2.50 mm |
||
|
目镜筒 |
45˚倾斜,瞳距调节范围53~75mm. |
|
|
调焦机构 |
粗微动同轴调焦,带锁紧装置,微动格值:2μm. |
|
|
转换器 |
五孔(内向式滚珠内定位) |
|
|
载物台 |
机械移动载物台，外形尺寸：242mmX200mm，移动范围30mmX30mm. |
|
|
圆形可旋转载物台板尺寸：最大外径Ф130mm，最小通光口径小于Ф12mm. |
||
|
照明系统 |
6V30W卤素灯，亮度可调,适用于JXD20 |
|
|
12V50W卤素灯，亮度可调,适用于JXD20B |
||
|
内置视场光阑、孔径光阑与拉板式起偏器 |
||
|
配磨砂玻璃，黄、绿、蓝滤色片 |
||
选配件：
|
名称 |
类别/技术参数 |
|
|
目镜 |
分划目镜10X（Φ22mm） |
|
|
物镜 |
PL L5X/0.10 工作距离：26.12 mm |
明视场 |
|
PL L40X/0.60 工作距离：3.98 mm |
||
|
PL L60X/0.70 工作距离：3.18 mm |
||
|
PL L80X/0.80 工作距离：1.28 mm |
||
|
PL L40X/0.60 BD 工作距离：3.00 mm |
明、暗视场 |
|
|
PL L60X/0.75 BD 工作距离：1.90 mm |
||
|
PL L80X/0.80 BD 工作距离：0.80mm |
||
|
PL L100X/0.85 BD 工作距离：0.4 mm |
||
|
CCD接头 |
0.5X |
|
|
1X |
||
|
0.5X带分划尺,格值0.1mm/格 |
||
|
摄像仪 |
130万 |
|
|
300万 |
||
|
500万、900万、1400万 |
||
|
单反相机接口 |
CANON(EF) NIKON( F) |
|
